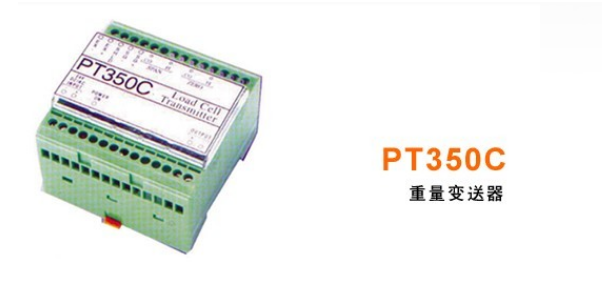

PT350C重量變送器以最新的SMT技術設計，全日本制造，外型小巧。備有多種輸出形式可供選擇，并有兩種靈敏度選擇。適合不同種型號的傳感器使用，適合工業及商業環境，臺稱及容器稱皆可使用。

PT350C重量變送器信息資料：

SMT技術生產制作

采用日本進口材料制造，外型小巧

備有多種模擬量輸出可供選擇

有兩檔靈敏度選擇

適合不同型號的傳感器使用

采用導軌式安裝方式

適合工業及商業環境，臺秤及容器秤使用

PT350C重量變送器技術參數：

電壓輸入：24伏直流或交流電±10％

耗電量：5.3VA（最大）

工作溫度：-5度攝氏至＋60度攝氏

工作濕度：90％相對濕度

傳感器型式：所有電阻應變測力傳感器

傳感器電壓：直流10伏，最大供電120毫安

輸入靈敏度：1.5毫伏／伏或3.5毫伏／伏可供選擇

輸出形式：0～10伏，0～20毫安或4～20毫安可供選擇

輸出負載：

0～20mA少于550Ω

4～20mA少于550Ω

0～10V大于4KΩ

準確度：不大于滿度之0.05％

零位可調范圍：0至80％

以可變電阻調校-粗調及微調最高輸入為20mV

量程可調范圍：100至20％

以可變電阻調校-粗調及微調

外型尺寸：75mm（寬）×75mm（長）×55mm（高）

重量：約150克

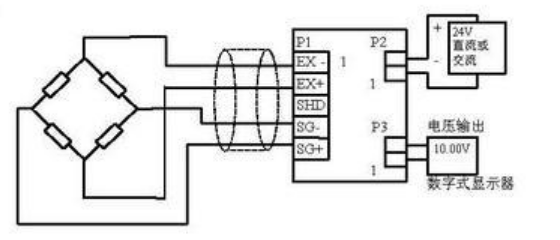

重量變送器PT350C接線說明：

P1:傳感器接線輸入

P2:電源輸入

P3:電流或電壓輸出

P1:

1－激勵電壓輸出-

2－激勵電壓輸出+

3－屏蔽

4－傳感器輸入-

5－傳感器輸入 +

P2:

1－直流電壓輸入-或交流電壓輸入1腳

2－直流電壓輸入+或交流電壓輸入2腳

P3:

1－電流或電壓輸出+

2－電流或電壓輸出-

輸出選擇

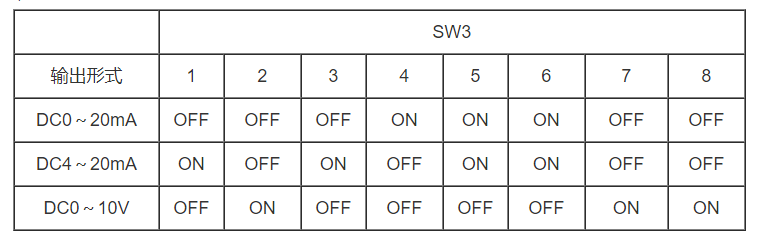

i)輸出形式選擇

OPEN=開路

CLOSE=短路

ii)靈敏度選擇

iii)拆除膠蓋

并列開關SW3位于最上一層電路板上,只需拆除透明膠蓋即可

調校SW3.

開關SW1位于板之背面. 調校時, 必須拆除外殼之底部.

使用螺絲批把底殼之扣移向機內,并同時把底殼向下拉出,使下

殼脫離上殼.

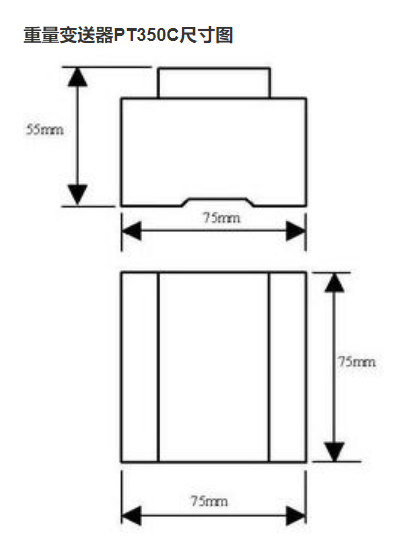

重量變送器PT350C尺寸圖

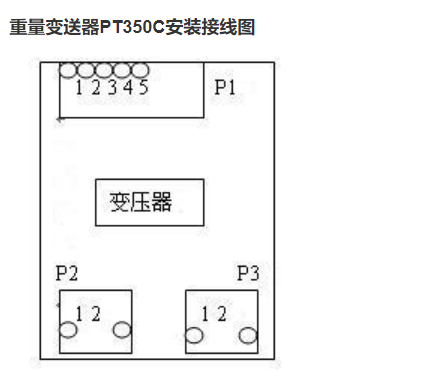

重量變送器PT350C安裝接線圖
